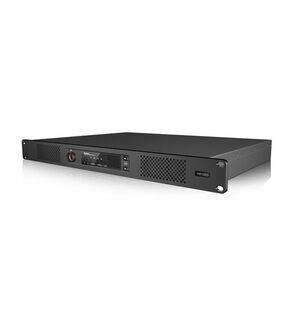

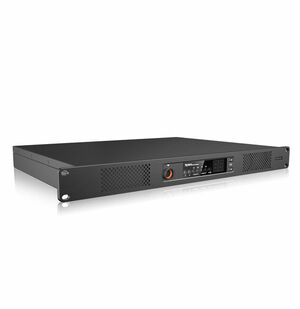

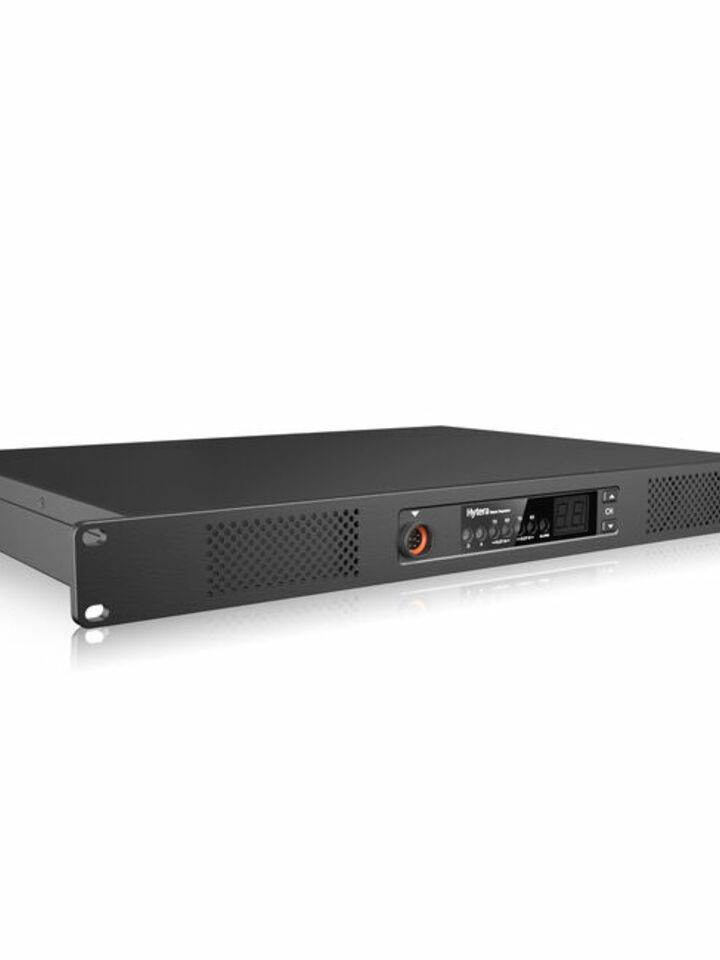

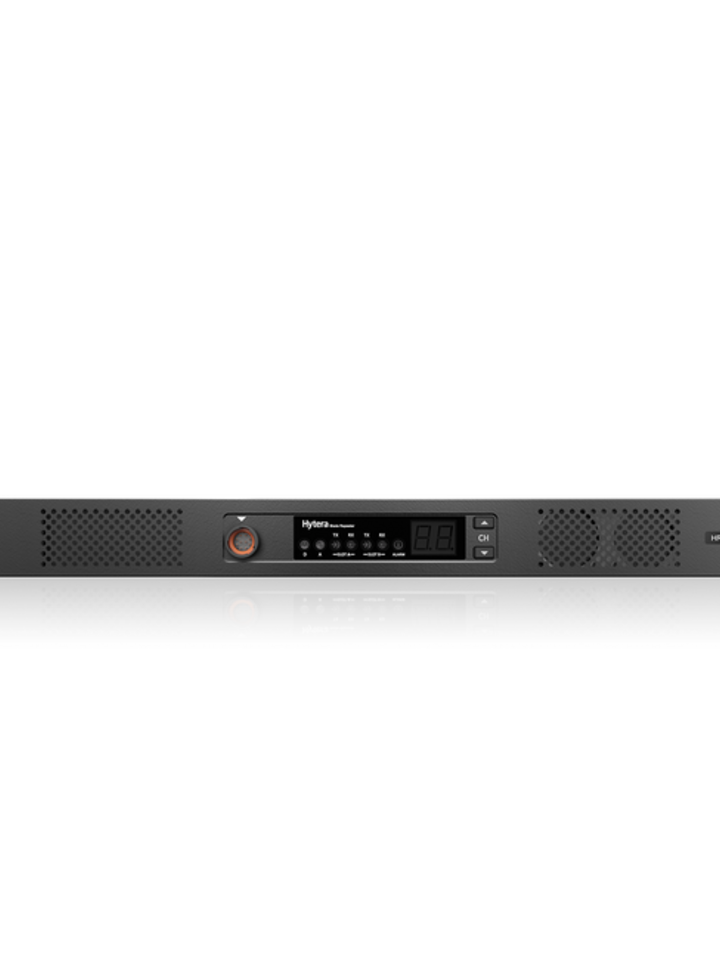

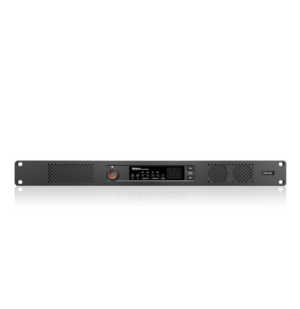

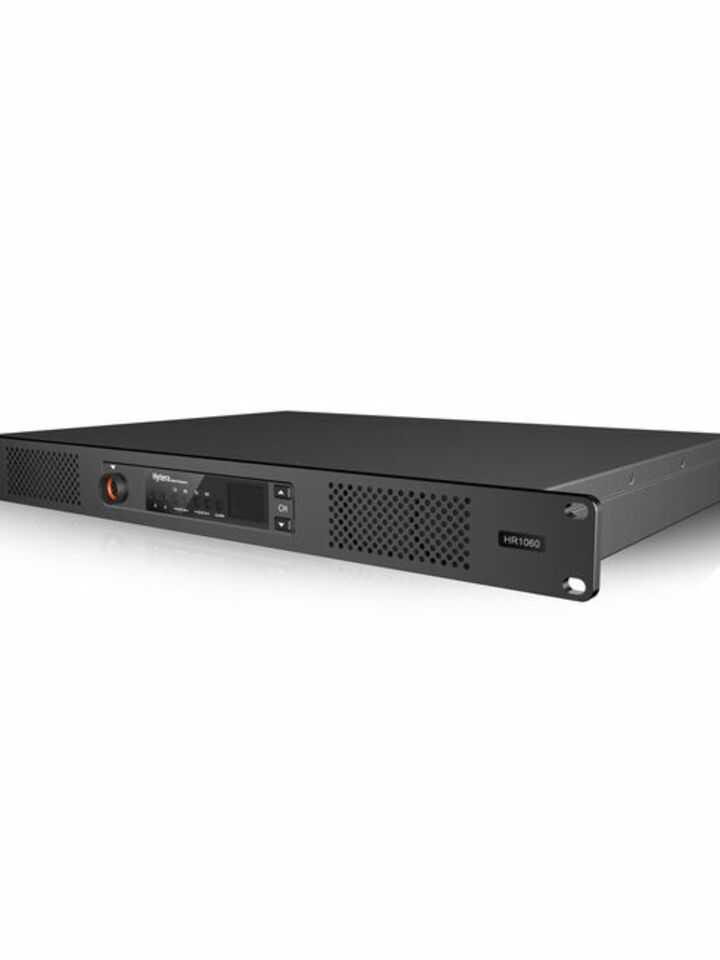

HR1065 Ретранслятор
В настоящее время все мы сталкиваемся с различными сложными проблемами — в сфере общественной безопасности, коммунальных услуг, коммерческой отрасли и т. д. При этом мы постоянно испытываем давление при решении своих ежедневных задач.
Для обеспечения безопасности и эффективности работы вашей организации мгновенная связь является одним из наиболее важных требований.
Для обеспечения передачи голоса и данных между удаленными пользователями и объектами подойдет ретранслятор серии HR1065, который представляет собой цифровой ретранслятор нового поколения. Данное устройство позволяет удовлетворить ваши потребности в покрытии радиосвязи и обеспечении надежных и высокопроизводительных сервисов в сети устройств радиосвязи
ОСОБЕННОСТИ

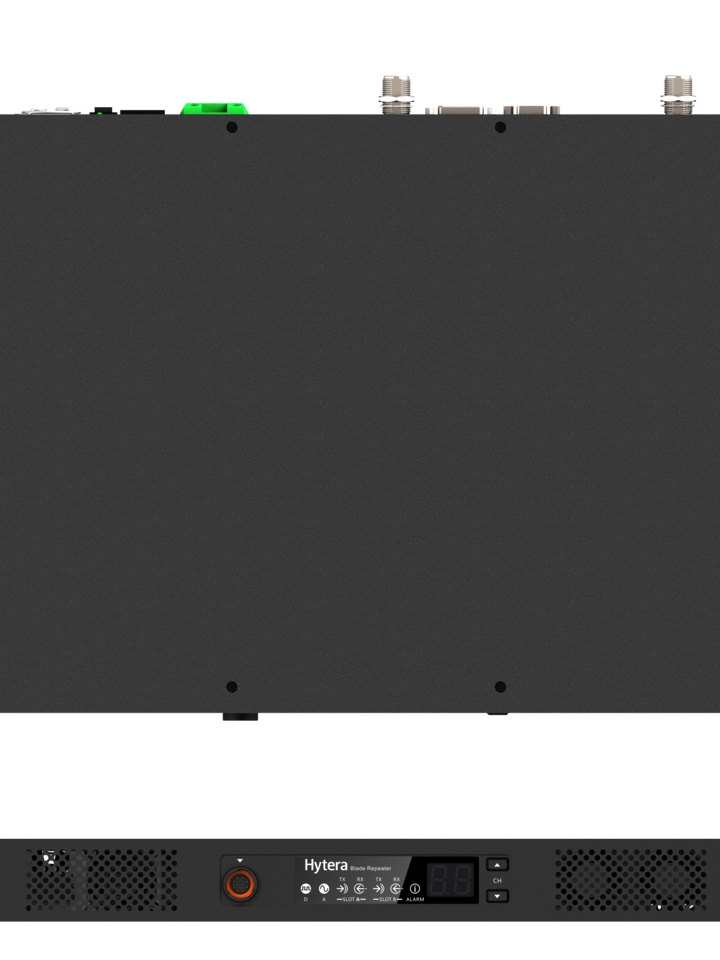

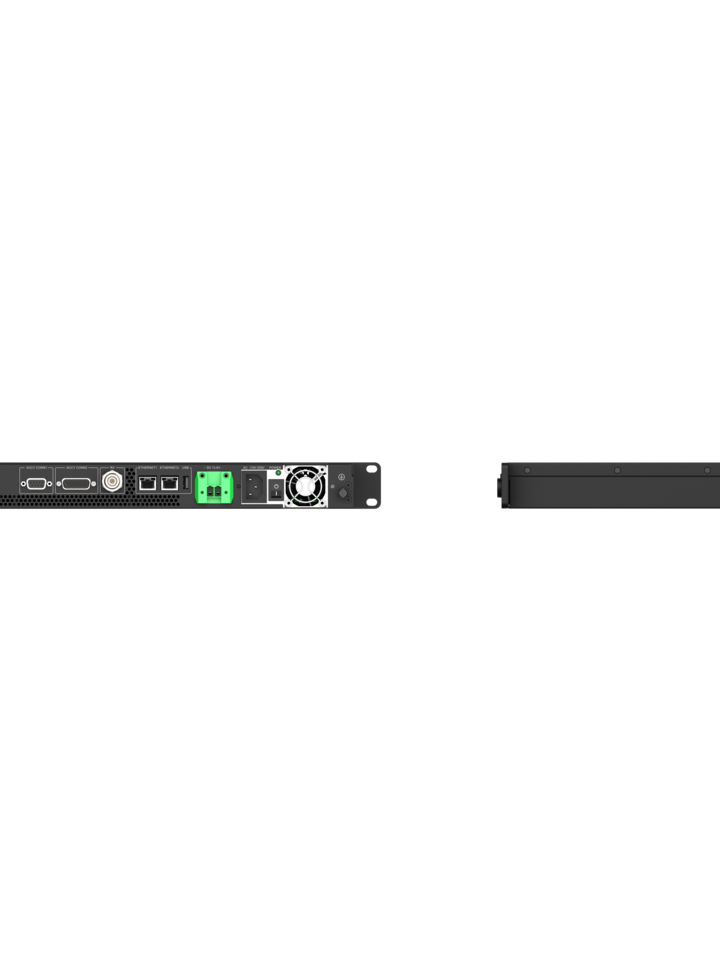

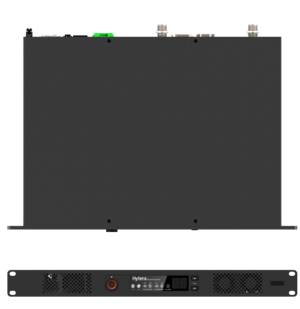

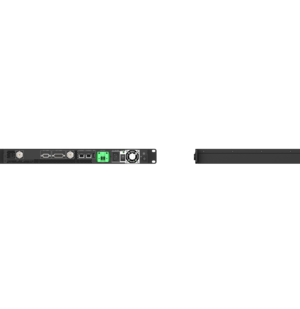

Экономичный размер 1U
Ретрансляторы серии HR1065 имеют высоту 1U и компактную конструкцию, благодаря чему снижаются требования к месту для их установки.
Широкое покрытие радиосвязи

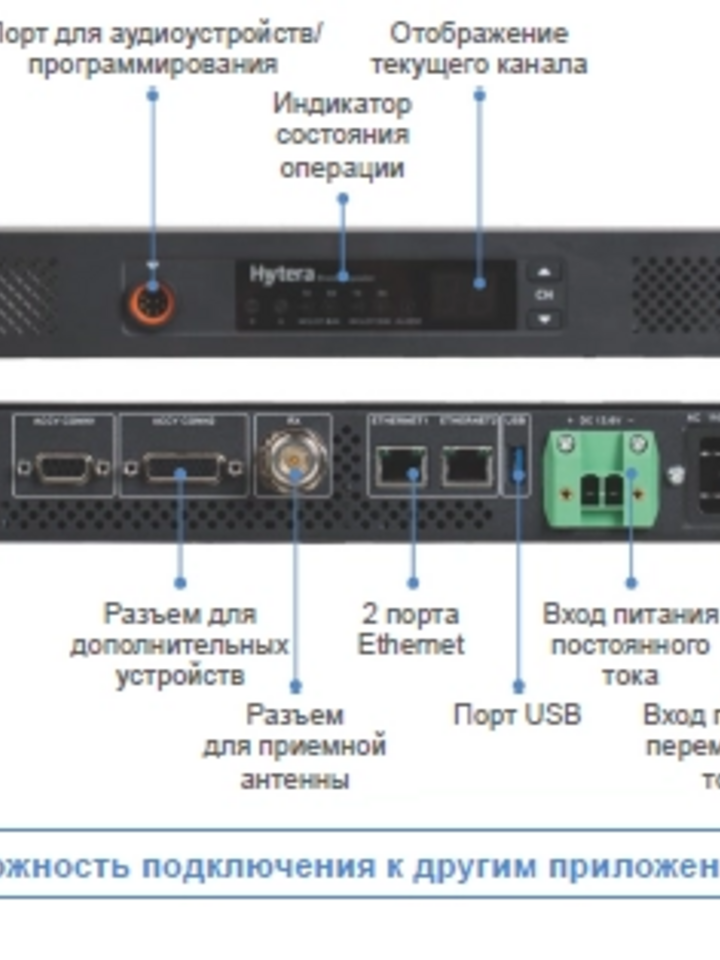

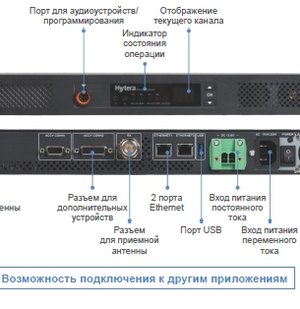

Дальность связи ретрансляторов серии HR1065 была увеличена благодаря повышенной чувствительности приемника. Порт Ethernet обеспечивает доступ к IP-сетям, что позволяет ретранслятору HR1065 устанавливать связь между удаленными пользователями и объектами.
Автоматическое переключение между переменным и постоянным токами
Ретрансляторы серии HR106X5 поддерживают на входе как переменный, так и постоянный ток. При этом поддерживается автоматическое переключение между переменным и постоянным токами.
Автоматическое переключение между цифровым и аналоговым режимами
Ретрансляторы серии HR1065 поддерживают режим работы со смешанными каналами для обнаружения приема сигнала и автоматического переключения между аналоговым и цифровым режимами. Это простой способ перехода между цифровыми и аналоговыми технологиями.
| Стандарт связи | DMR |
|---|---|
| Количество каналов | 64 |
| Тип использования | Ретрансляторы |
|
Основные технические характеристики |
|
|
Диапазон частот OВЧ |
136–174 МГц |
|
Диапазон частот УВЧ |
400–470 МГц |
|
Количество каналов |
64 |
|
Рабочий цикл |
100% |
|
Шаг сетки частот |
12,5 кГц/20 кГц/25 кГц |
|
Стабильность частоты |
±0,5 млн |
|
Рабочее напряжение |
Пост. ток: 13,6 В ±15 % Перем. ток: 100–240 В |
|
Потребление тока (пост. ток) |
Режим ожидания: ≤ 0,9 А Передача данных: ≤ 12 А |
|
Потребление тока (перем. ток) |
Режим ожидания: ≤ 0,35 А Передача данных: ≤ 1,2 А |
|
Размеры (ВхШхГ) |
44×483×366 мм |
|
Вес |
8,0 кг |
|
Входное сопротивление антенны |
50 Ом |
|
Сетевой режим работы |
Обычный режим *Digital Trunking Lite; *Simulcast |
|
Приёмник |
|
|
Максимальная выходная мощность |
Внутренний (нагрузка 20 Ом) 8Вт, Внешний (нагрузка 8 Ом) 20 Вт |
|
Чувствительность в аналоговом режиме |
0,18 мкВ (SINAD 12 дБ) 0,16 мкВ (тип.) (SINAD 12 дБ) |
|
Чувствительность в цифровом режиме |
0,2 мкВ/BER 5% 0,18 мкВ (тип.)/BER 5% |
|
Избирательность по соседнему каналу TIA-603 |
65 дБ при 12,5 кГц; 75 дБ при 20/25 кГц |
|
Избирательность по соседнему каналу ETSI |
60 дБ при 12,5 кГц; 70 дБ при 20/25 кГц |
|
Интермодуляционная избирательность TIA-603 |
75 дБ при 12,5/20/25 кГц |
|
Интермодуляционная избирательность ETSI |
70 дБ при 12,5/20/25 кГц |
|
Подавление побочных каналов приема TIA-603 |
80 дБ при 12,5/20/25 кГц |
|
Подавление побочных каналов приема ETSI |
80 дБ при 12,5/20/25 кГц |
|
Блокировка |
90 дБ |
|
Фон и шум |
40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц |
|
Кондуктивное паразитное излучение |
≤ 1 ГГц ≤ -57 дБм |
|
Кондуктивное паразитное излучение |
> 1 ГГц ≤ -47 дБм |
|
Передатчик |
|
|
Выходная мощность РЧ-сигнала |
5–50 Вт (с возможностью регулировки) |
|
Частотная модуляция (ЧМ) |
11K0F3E при 12,5 кГц; 14K0F3E при 20 кГц; 16K0F3E при 25 кГц |
|
Цифровая модуляция 4FSK |
12,5 кГц, только данные: 7K60FXD; 12,5 кГц; данные и голос: 7K60FXW |
|
Кондуктивное/эмиссионное излучение - рабочий режим |
≤ 1 ГГц -36 дБм, > 1 ГГц -30 дБм |
|
Кондуктивное/эмиссионное излучение - режим ожидания |
≤ 1 ГГц -57 дБм, > 1 ГГц -47 дБм |
|
Ограничение модуляции |
±2,5 кГц при 12,5 кГц; ±4,0 кГц при 20 кГц; ±5,0 кГц при 25 кГц |
|
Фон и шум при ЧМ |
40 дБ при 12,5 кГц; 43 дБ при 20 кГц; 45 дБ при 25 кГц |
|
Мощность по соседнему каналу |
60 дБ при 12,5/20 кГц; 70 дБ при 25 кГц |
|
Звуковая чувствительность |
+1 ... –3 дБ |
|
Искажение аудиосигнала |
≤ 3 % |
|
Тип цифрового вокодера |
AMBE+2™ |
|
Условия эксплуатации |
|
|
Рабочая температура |
от –30 °С до +60 °С |
|
Температура хранения |
от –40 °С до +85 °С |
