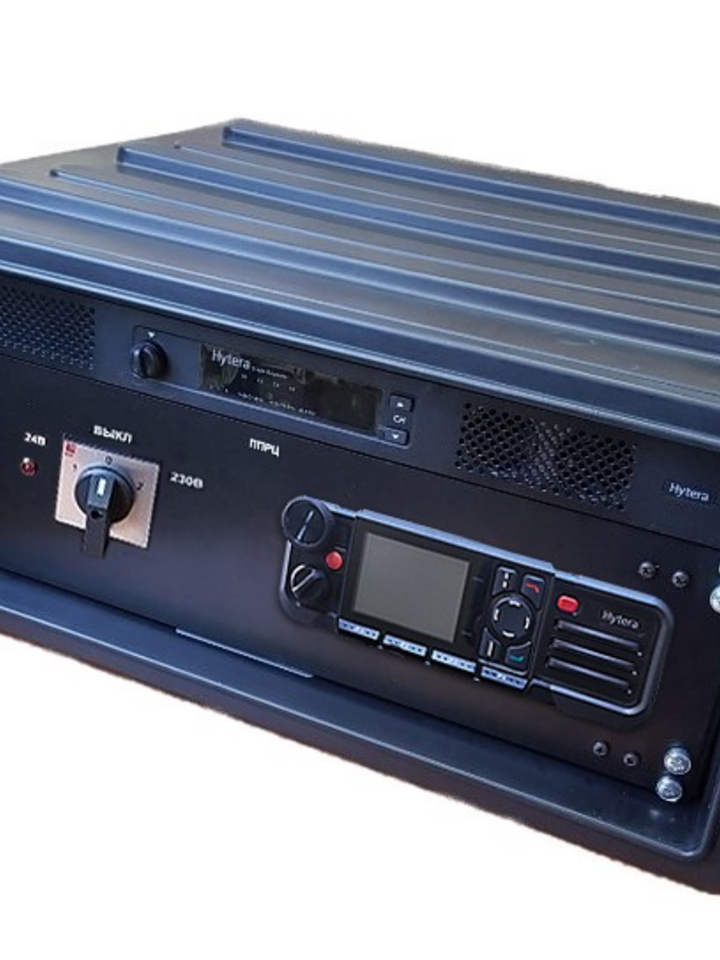

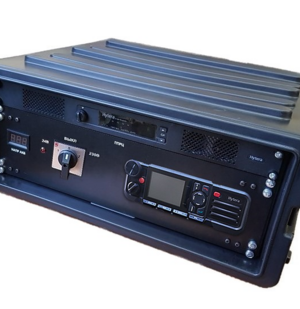

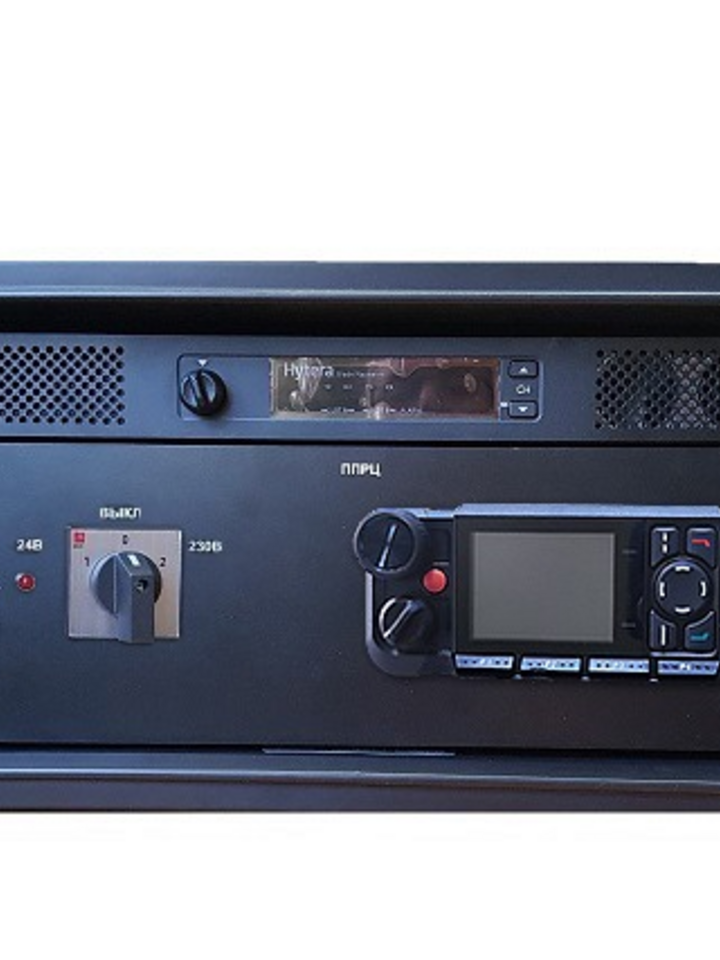

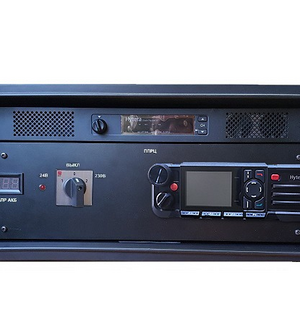

ППРМЦ VHF переносной комплекс ретранслятор и мобильная радиостанция
ППРМЦ это решения беспроводной связи на технологии Wireless Linc
Переносной портативный комплекс радиосвязи из ретранслятора и мобильной радиостанции серии HM700 применим для клиентов, которым нужна связь через горы, вдоль береговой линии, в лесах и других районах, где две точки находятся далеко и сложно развернуть проводное оптоволоконное соединение, беспроводную микроволновую связь или сетевой мост.
Ценность решения
Радиочастотный сигнал DMR функционирует как беспроводная связь, не требуя дополнительных средств связи, таких как IP-связь, оптоволоконная, беспроводная микроволновая связь или сетевой радиорелейный мост.
Междугородная и стабильная связь
Связь на большие расстояния может быть доступна, пока мобильная радиостанция (VHF макс. 50 Вт; UHF макс. 45 Вт) может принимать радиочастотный сигнал от другого ретранслятора. При этом стабильность связи считается высокой.
Экономически эффективное решение
Это экономически эффективно. Экономит общую стоимость владения и эксплуатации за счет экономии на расходах на приобретение микроволновых устройств и связанных с ними частотных приложений или аренду и прокладку оптоволоконных систем соединения.
Простота развертывание и обслуживания
Сеть легко развертывать и обслуживать, поскольку в ней задействованы только радиоустройства DMR
Беспроводное соединение с помощью ППРМЦ, это решение для установления беспроводной связи для передачи голоса, данных и сигналов по воздуху. С помощью этого решения вы можете подключать ретрансляторы и мобильные радиостанции через кабель для расширения зоны покрытия связи. Оно применимо к области, где ретрансляторы в разбросанных местах не могут быть подключены через IP Multi-site Connect из-за ограничений сети.
Решение беспроводной связи состоит из двух ППРМЦ в составе двух ретрансляторов и мобильных радиостанций, каждая из которых подключена через data кабель. Одна пара ретранслятора и мобильной радиостанции установлена на слот 1, а другая настроена на слот 2.
Маршрутизатор входящий в комплекс оборудован мощным двухъядерным центральным процессором и коммутационным чипом в составе MMIPS-процессора MT7621A номинальной частотой не менее 880 ГГц и 256 МБ оперативной памяти.
Когда ретранслятор получает служебную информацию по воздуху или через IP-сеть на слоте, как сконфигурировано пользователем, он передает её на подключенную мобильную радиостанцию по кабелю. После этого мобильная радиостанция передает полученную служебную информацию на соседний ретранслятор по воздуху.
Когда мобильная радиостанция получает служебную информацию по воздуху на слоте, как сконфигурировано пользователем, она передает эту же служебную информацию на подключенный ретранслятор по кабелю. После этого ретранслятор передает полученные информационные данные на другие радиостанции в пределах своего диапазона связи по воздуху.
| Ретранслятор: | |
| Диапазон частот: | 136-174 МГц |
| Количество каналов: | 64 |
| Шаг сетки частот: | 12,5 кГц / 20 кГц / 25 кГц |
| Протокол цифровой радиосвязи: | DMR ETSI 102 361 -1, -2, -3 |
| Поддержка систем: | Конвенциональная Hytera, DMR IP Multi-site, DMR Транкинг XPT Hytera, DMR Tier 3 Транкинг Hytera, DMR Hyterus |
| Выходная мощность: | 5–50 Вт (с возможностью регулировки) |
| Поддержка шифрования: | 40 - бит, 256 - бит |
| Рабочий цикл: | 100% |
| Частотная модуляция (ЧМ): | 11K0F3E при 12,5 кГц; 14K0F3E при 20 кГц; 16K0F3E при 25 кГц |
| Цифровая модуляция 4FSK: | 12,5 кГц, только данные: 7K60FXD; 12,5 кГц; данные и голос: 7K60FXW |
| Тип цифрового вокодера: | AMBE+2™ |
| Мобильная радиостанция: | |
| Диапазон частот: | 136-174 МГц |
| Количество каналов: | 1024 |
| Спутниковая система навигации: | GPS, GPS + ГЛОНАСС, GPS + BDS |
| Bluetooth: | 5.0 BLE+EDR |
| Чувствительность цифровой режим: | 0,18 мкВ / BER 5% |
| Ethernet-роутер с 5 гигабитными портами и 1 слотом SFP : | Двухъядерный центральный процессор, коммутационный чип в составе MMIPS-процессора MT7621A номинальной частотой 880 ГГц и 256 МБ оперативной памяти |
| Мобильный 19 дюймовый шкаф-контейнер: | |
| Сертификация: | СМК соответствует ГОСТ Р ИСО 9001, ГОСТ РВ 0015-002 СДС «ВОЕННЫЙ РЕГИСТР», «РОСТЕХ» |
| ТУ: | ТУ 2297-004-14275025-2010 |
| Корпус в составе: | Защелки из нержавеющей стали, две ручки для переноски, Уплотнительный кольца в крышках |
| ОТК: | Поставляется с приемкой ОТК производителя |
- Шкаф-контейнер усиленного исполнения соответствует ГОСТ Р ИСО 9001, ГОСТ РВ 0015-002 СДС «ВОЕННЫЙ РЕГИСТР», «РОСТЕХ»;
- Встроенная аккумуляторная батарея размещена в шкаф-контейнере;
- Встроенный источник питания постоянного тока 10,8-30В;
- Встроенный источник питания для подзарядки АКБ и питания изделия от сети 220 В;
- Аккумуляторная батарея;
- Микрофон-тангента DTMF;
- Зарядное устройство - блок питания - 1 шт.;
- Кабель подключения к источнику постоянного тока 10,8-30В - 1 шт.;
- Кабель питания от сети 220В/12В - 1 шт.;
- Коаксиальный радиочастотный кабель с разъемами;
- Грозозащита с кабелем соединения;
- Семь светодиодных индикаторов, которые отображают состояние ретранслятора;
- USB-порт на передней панели;
- Разъем RJ-45 Ethernet;
- Антенна направленная;
- Антенна быстрого развертывания;
- Антенна широкополосная дипольная;
- Антенна коллинеарная мобильная;
- Распределитель антенный;
- Дуплексный фильтр;
- Защита от перегрузки;
- Одновременная зарядка в ПБЗРК от одной до двадцати радиостанций;
- Возможность запитывать ПБЗРК от различных источников питания, как в стационарном варианте, так и в движении;
- Совместимость с БРКР. Надежно работает в широком диапазоне температур от -20°C до +50°C;
- Сохраняет целостность при температуре хранения от -30°C до +70°C, идеально подходит для жёстких условий эксплуатации.
Производитель имеет право без предупреждения менять комплектацию и технические параметры ППРМЦ.
